一、产品介绍：

等离子紫外光催化氧化一体化有机废气净化设备是一种多功能VOCs净化装置，是一项有机废气治理领域的最新实用新型发明专利产品。本产品由已经成功投入工业生产中，本产品集等离子净化、光催化氧化与吸附浓缩氧化功能于一体，对有机废气具有很好的治理效果，去除气体悬浮颗粒物同时能有效杀灭废气中的病菌，去除废气恶臭，大大降低恶臭气体、大气悬浮颗粒物和病原菌微生物对环境的污染及人体健康的危害。本产品具有结构简单，使用效果好且具有多功能的有机废气处理等特点。

 二、产品功能与效益

本产品集废气污染物氧化降解及杀菌净化功能于一体，全面治理净化生产生活中产生的各类有机废气及臭气。

除尘：产品设置废气预处理区，废气首先进入预处理区进行气体悬浮颗粒物、水分等的去除。该部分为水喷淋洗涤装置，可以单独购买。

污染物氧化降解：产品设置核心净化反应区，采用先进的光催化降解工艺，废气中的有机物能被氧化降解。

杀菌净化：产品采用的等离子净化、紫外光催化降解技术，对废气中的病毒病菌有杀灭功效，废气经产品处理后病原菌微生物菌群数量可降至一个很低的水平。

我国目前有多种有机废气治理工艺的理论，但产品化工业化的技术较少，本产品是将先进可行的有机废气治理技术产品化实用化的成果，对工业有机废气、生活中产生的废气及城市垃圾处理排放的废气处理效果佳，将本产品运用推广到工业企业有机废气治理和城市生活垃圾处理单位，对二者将带来可观的社会经济和产业效益，同时对社会整体的有机废气污染治理乃至全国范围的大气污染治理作出一定程度的贡献。

三、工作原理

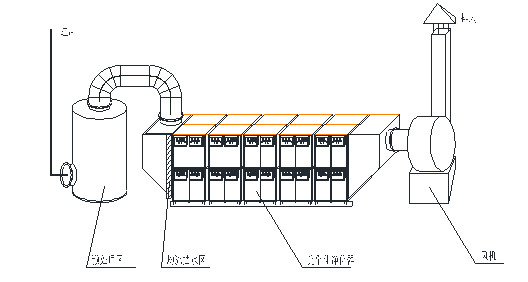

等离子紫外光催化氧化一体化有机废气净化设备主要由预处理区、均流挡水区、等离子光催化一体化净化器和风机几个部分组成，如图1所示。

图1 等离子紫外光催化氧化洗涤一体化有机废气净化设备系统组成示意图

有机废气净化原理如图2所示：

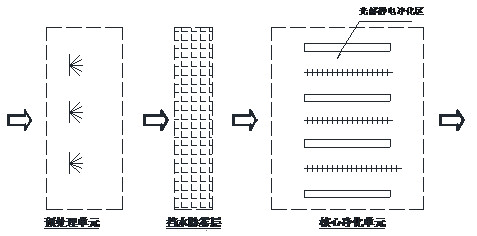

图2 等离子紫外光催化氧化洗涤一体化有机废气净化设备净化原理示意图

净化工艺采用等离子废气净化与光催化氧化工艺相结合，等离子净化区域采用高密度尖端放电技术能同时产生高能离子及等离子体使大气中的挥发性有机物(VOCs)气体分子快速打开化学键，分解成简单有机物以及氧化为二氧化碳和水等；高能离子主要含有氧化性极强的O₃、[O]及羟基自由基•OH。其中这些活性氧物种的氧化性极强，均能够有效破坏有机物分子的结构。

C_xH_yO_z+O₃       H₂O+CO₂

有机废气经过等离子净化后进入核心净化反应区（光催化氧化区），前处理工艺中可有效去除废气中大量的颗粒物防止颗粒物屏蔽后续工艺中光催化剂以及防止催化剂中毒现象，阻止光催化剂光催化氧化效率随着使用时间增加而降低等问题。光催化氧化区域采用特定工艺将催化剂进行固定化，同时采用紫外灯作为光源，紫外灯照射催化剂会产生大量羟基自由基•OH和过氧化氢等活性氧物种。产生的这些活性氧物种能够进一步与有机废气发生化学降解反应，破坏有机物结构并打开苯环，最终矿化为二氧化碳和水，实现有机废气的脱毒降解。

四、技术特征

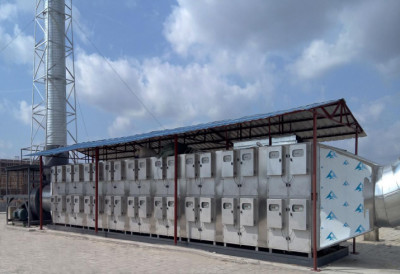

等离子紫外光催化氧化洗涤一体化有机废气净化设备，包括有一壳体，其特征是：壳体内依次设有等离子净化区、紫外光催化氧化净化区和喷淋吸附区，等离子净化区由等离子发生器构成；紫外光催化氧化净化区由紫外光催化反应器构成；喷淋吸附区由喷淋装置和吸附材料层构成，该喷淋装置位于吸附材料层一侧，喷淋装置的喷淋方向位于吸附材料层上，与吸附材料层形成吸附清洗净化废气的装置；壳体的进风口设在等离子净化区位置处，出风口设在喷淋吸附区位置处，使等离子发生器、紫外光催化反应器、喷淋装置和吸附材料层通过壳体形成一体式结构的净化设备。现场使用设备实物如图3所示。

五、适用范围

本等离子紫外光催化氧化洗涤一体化有机废气净化设备是一种多功能空气净化装置，具有结构简单，使用效果好的特点，适用于多种工业VOCs废气及城市生活垃圾处理场废气，尤其适用于喷漆及塑胶类的有机废气及垃圾填埋场的臭气净化处理。
