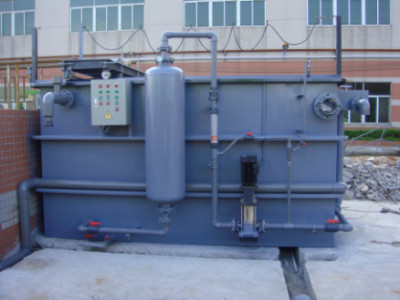

_{GSQ型气浮-过滤一体化处理设备，将气浮和过滤结合为一体，减少占地面积30～40%，总投资节约15～25%，是我司开发的一种全新产品。该产品过滤反冲系统设计独特，采用PLC自动控制，为连续过滤，反冲时设备照常运行，且无需为反冲系统设清水池；它采用射流自动加药系统，使药、水充分混合；气浮后投药方式比传统方式节约药剂20～40%；本设备为成套型设备，只要连接好进出水管即可投入运行，现已得到广泛应用。}

一、适用范围

1.对化工废水和颜料油漆等，COD去除率74%，色度去除率93%左右。

2.印染废水的色度去除率达90%左右,COD去除率60-70%左右，BOD去除率50%左右。

3.生活饮用水及工业的浊度可净化到5度一下，同时对色度的耗氧量降低有良好的效果。

4.炼油废水的油脂，可降至10毫克/升一下，废水能达到澄清程度。

5.电镀废水的重金属离子，如锌、铜、铅等总含量在50PPM以下，去除率均在70%以上。

6.造纸白水的纤维回收率可达到95%左右，COD去除率86.7%左右，清水完全回用。

7.大地沐浴水浊度可稳定在10度以上，水中的细菌有较大的幅度下降。

8食品屠宰和制革废水的COD去除率70%左右，悬浮固体去除率90%左右。

二、工作原理

是在一定的压力（0.35~0.45Mpa）下，通过射流器吸入适量的空气，与回流水在溶气罐内形成饱和的溶气载体，经释放器聚然减压释放而获得大量的微细气泡，其亮度、粒度、稳定性都在最佳值以内。气泡迅速黏附于水中的颗粒、乳化油、纤维等杂志和经过混凝反应形成的絮体，造成絮体比重小于水的状态，而被强制迅速浮于睡眠，从而实现固液分离。渣浮于水面被刮走，而分离则通过底部穿孔管进入清水箱，部分水回流作溶气水，而清水则通过阀门排出。

（一）加药聚凝部分：

    污水由污水泵从污水池抽向涡流反应器，一般采用在污水泵前加药。这样可使药液和污水通过污水泵的叶轮旋转而得到充分的混合。药液由加药装置供给。加过药的污水进入涡流反应器中，污水得到充分的聚凝。

  （二）回流水溶气释放部分：

气浮效果的好坏，主要取决于回流水溶气及释放的效果。本气浮采用高效节能的溶气和释放设备。使空压机的压缩空气与处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水。溶气罐的工作压力一般为2-3.5kg/cm²。

（三）气浮部分

通过加药混凝的污水进入气浮池中，由溶气罐中的溶气水在进出水管口部由溶气释放器突然减压，使溶解于水中的空气由突然减压而释放出大量的微气泡。微气泡在上升过程中遇到污水中已经凝聚的悬浮物，微气泡附着在悬浮物上，使之很快上浮，这样污水中处理掉的悬浮物全部浮于上面。然后通过气浮上部的刮沫机把他们挂去排到污泥池中，而池底部通过处理的清水排出。

（四）电器控制部分：

本设备附设电器控制柜，调试安装后可达到无人操作状态。电控柜控制气水泵，刮沫机、加药搅拌机等设备的运行。
